CEL-TEC PIPECAM 30 PT OBSERVER - inšpekčná kamera

CEL-TEC PipeCam 30 PT Observer

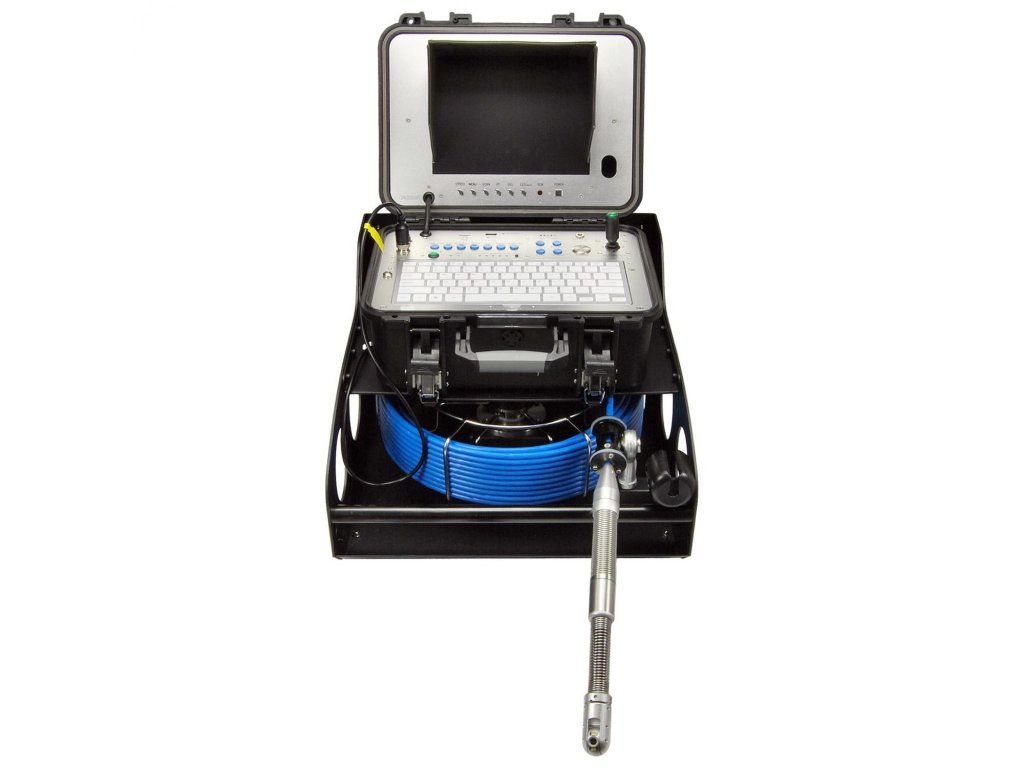

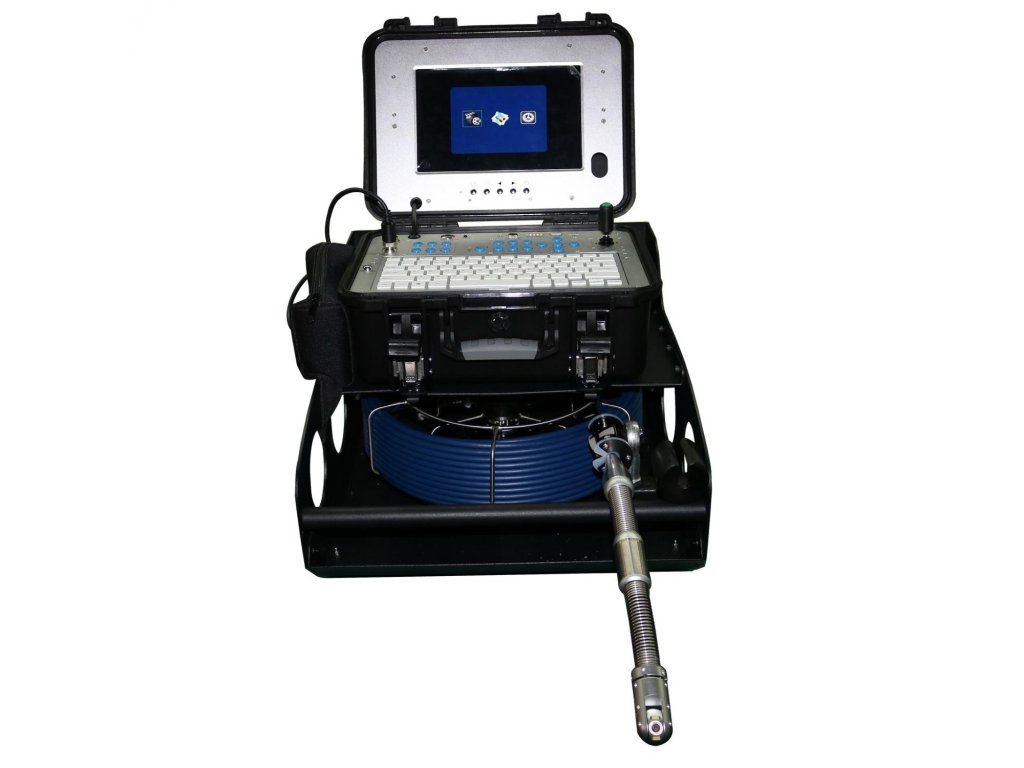

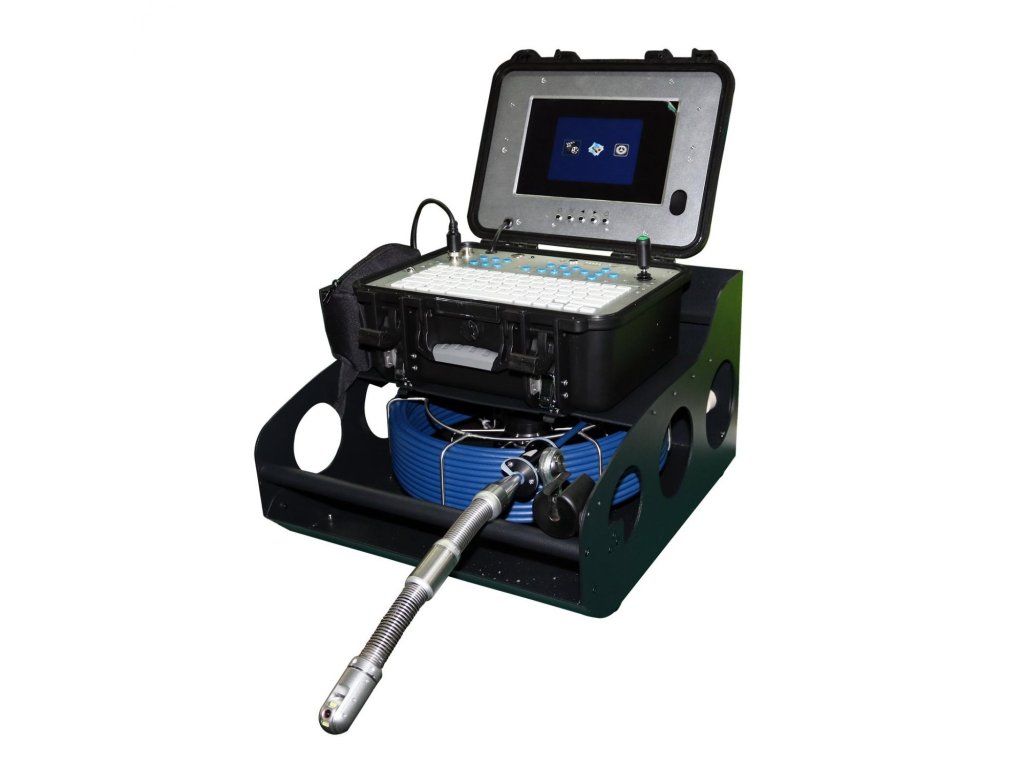

Inšpekčná kamera CEL-TEC PipeCam 30 PT Observer je vybavená 30 m tlačným káblom, otočnou kamerovou hlavou s rozsahom 360° horizontálne a 180° vertikálne a priemerom iba 28 mm, veľkým 10,1" LCD monitorom, digitálnym meračom vzdialenosti a klávesnicou.

Zariadenie je určené na inšpekciu kanalizácií, odpadových a drenážnych potrubí, studní, komínov a ďalších ťažko prístupných priestorov. Zobrazovacia jednotka s 10,1" displejom je umiestnená v hornom veku kufra.

30-metrový tlačný kábel je vystužený skleným vláknom, vďaka čomu je pružný a zároveň pevný. Kábel aj kamerová hlava sú vodotesné. Kamera poskytuje farebný obraz s rozlíšením 800 × 600 px.

Hlavné vlastnosti

• otočná kamerová hlava 360° horizontálne a 180° vertikálne
• priemer kamerovej hlavy iba 28 mm
• DVR funkcia – záznam videa so zvukom a fotografovanie
• klávesnica na vkladanie poznámok priamo do záznamu
• meranie a zobrazenie odvinutej vzdialenosti priamo na displeji
• odolný ochranný ABS kufor
• výkonné a plynulo regulovateľné LED prisvietenie
• viac ako 200 minút prevádzky na batériu
• možnosť stáleho napájania na nepretržitú prevádzku
• držiak kábla vybavený čistiacou gumou, ktorá pri navíjaní pomáha odstrániť nečistoty z kábla

Príklady použitia

• kontrola vodovodných potrubí
• kontrola kanalizácie a odpadových potrubí
• kontrola káblových rozvodov
• kontrola ventilačných systémov
• inštalatérske práce
• stavebné práce

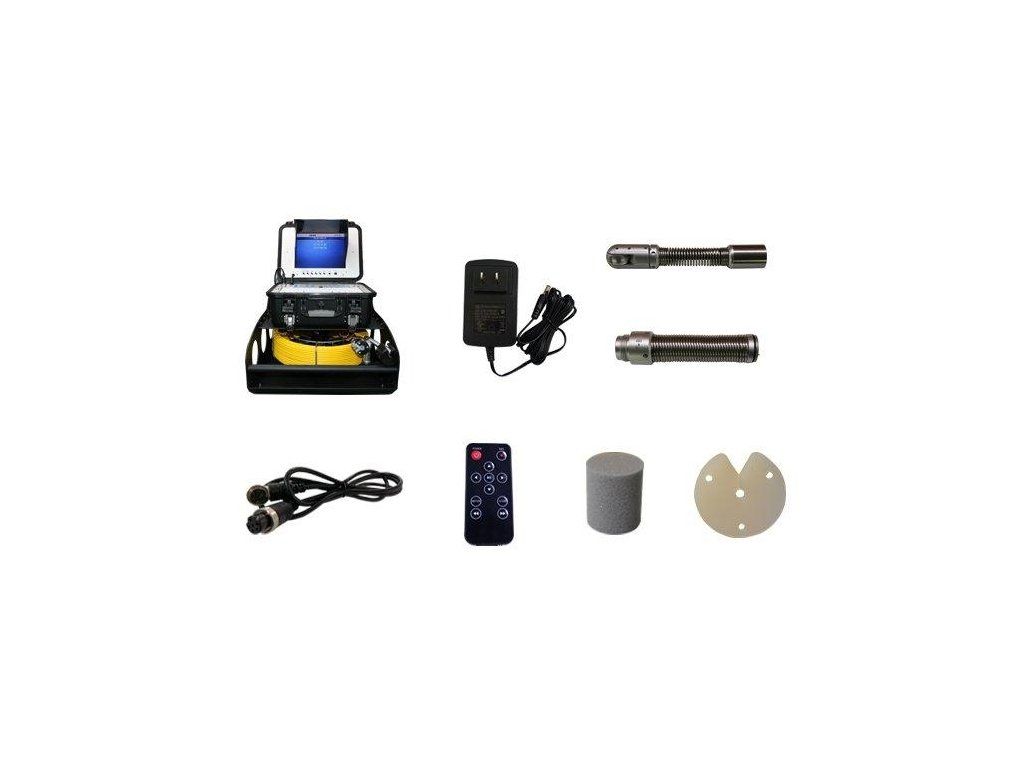

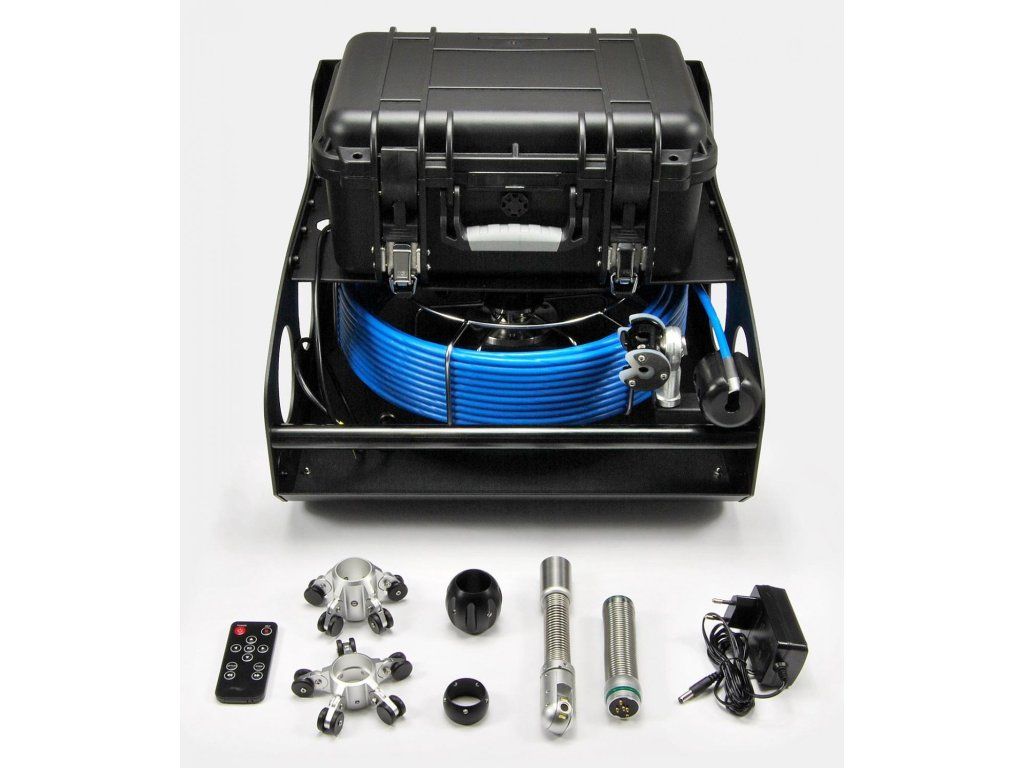

Obsah balenia

• multifunkčná ovládacia jednotka
• 10,1" monitor
• 30 m tlačný kábel
• Ø 28 mm otočná kamera Pan & Tilt
• T-A pružinová spojka s 512 Hz vysielačom
• plastové centrovacie prvky pre kameru

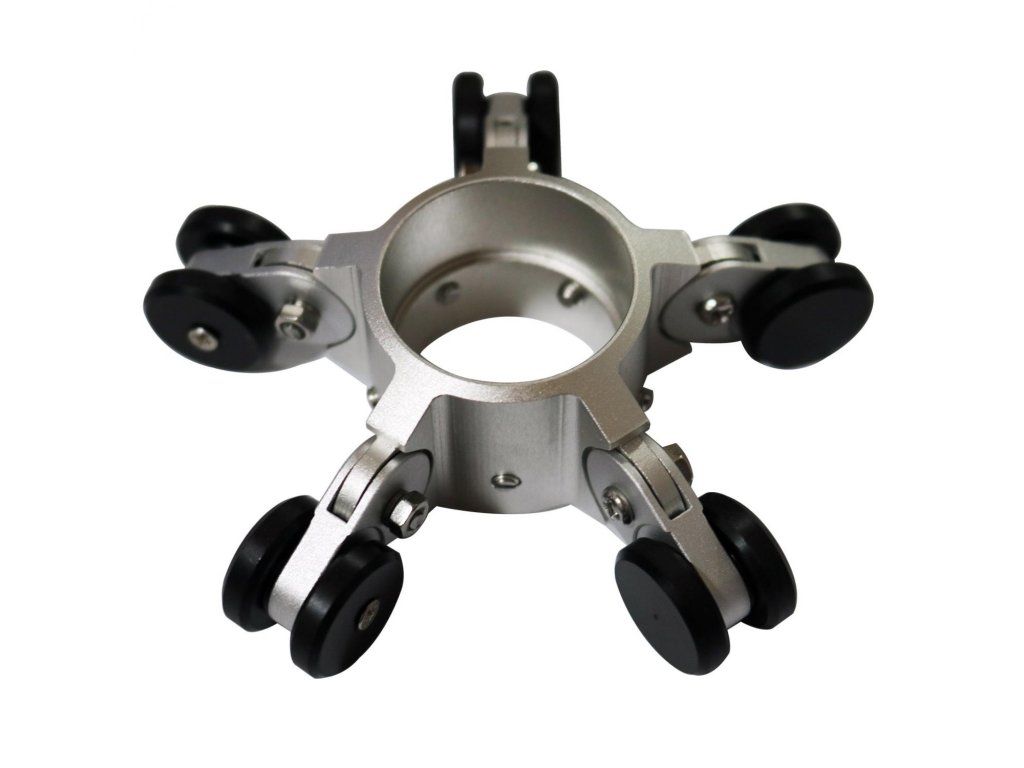

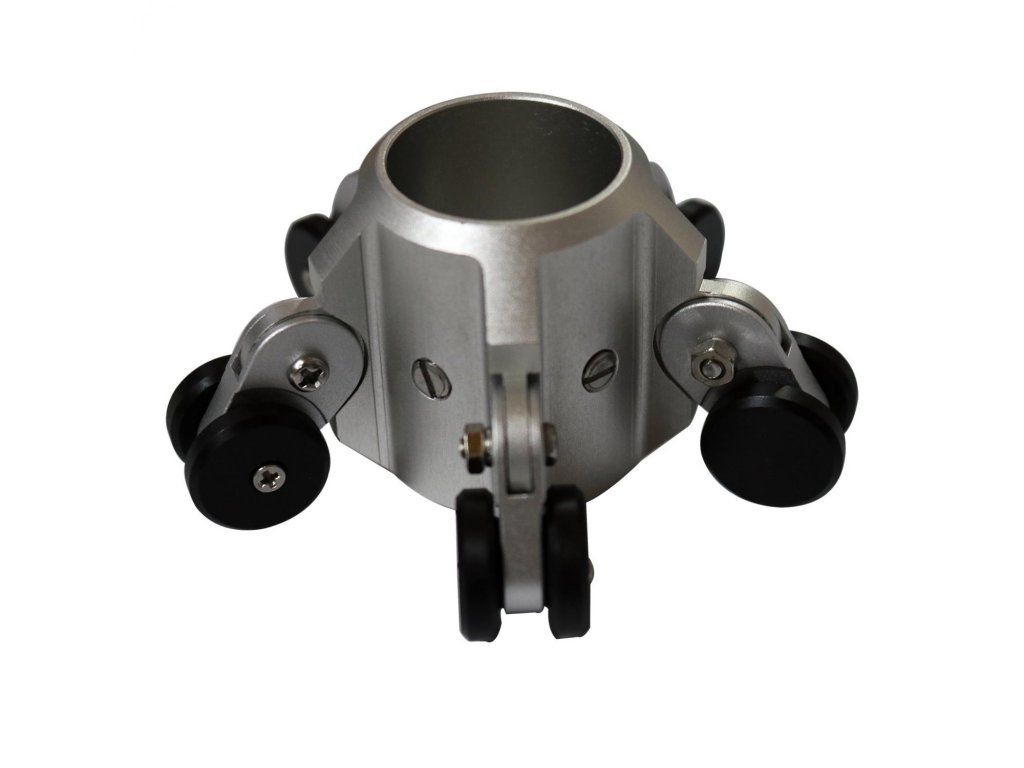

• kovové centrovacie prvky pre kameru
• napájací adaptér
• diaľkový ovládač
• 1 m video kábel (6-pin – 6-pin)

Veľký 10,1" farebný IPS monitor

Farebný 10,1" IPS displej s rozlíšením 800 × 600 px zobrazuje živý náhľad obrazu z kamery a zároveň slúži na jednoduché nastavenie zariadenia.

Okrem ovládacieho panela na kufri možno DVR funkcie ovládať aj pomocou priloženého diaľkového ovládača. Na displeji sa zobrazujú prevádzkové informácie, ako je stav batérie, prebiehajúce nahrávanie či text zadávaný prostredníctvom klávesnice.

Kryt displeja možno jednoducho využiť ako slnečnú clonu, ktorá zlepšuje čitateľnosť displeja pri práci vonku.

Bohaté možnosti záznamu

Pri inšpekcii často nestačí problém iba vidieť. Poškodené alebo kritické miesto je potrebné zaznamenať a uložiť na neskoršiu analýzu, dokumentáciu vykonanej kontroly alebo prezentáciu výsledku zákazníkovi.

CEL-TEC PipeCam 30 PT Observer podporuje ako úložisko microSD kartu alebo USB flash disk s kapacitou až 32 GB.

Možnosti dokumentácie rozširuje vstavaný mikrofón v ovládacom paneli, ktorý možno podľa potreby zapnúť alebo vypnúť. Videozáznam tak možno doplniť hlasovým komentárom. Ďalšie poznámky je možné vložiť priamo do záznamu pomocou klávesnice.

Praktické a odolné vyhotovenie

CEL-TEC PipeCam 30 PT Observer je navrhnutá na každodenné používanie v náročných pracovných podmienkach. Je vhodná pre inštalatérov, kominárov, servisných technikov, stavebné firmy a ďalších profesionálov, ktorí potrebujú kontrolovať ťažko prístupné priestory.

Celý systém je uložený v odolnom kufri z tvrdeného plastu, ktorý zariadenie chráni pri preprave a zároveň uľahčuje jeho prenášanie. Vo vnútri kufra sa nachádza aj praktický priestor na uloženie príslušenstva.

Kamera s káblom je chránená proti vode a prachu stupňom krytia IP68. 30-metrový tlačný kábel je vystužený skleným vláknom, vďaka čomu kombinuje potrebnú pružnosť s pevnosťou.

Držiak kábla je vybavený čistiacou gumou, ktorá pri spätnom navíjaní pomáha odstrániť z kábla nečistoty a prebytočnú vlhkosť.

Detailný obraz, regulovateľné prisvietenie a otočná kamera

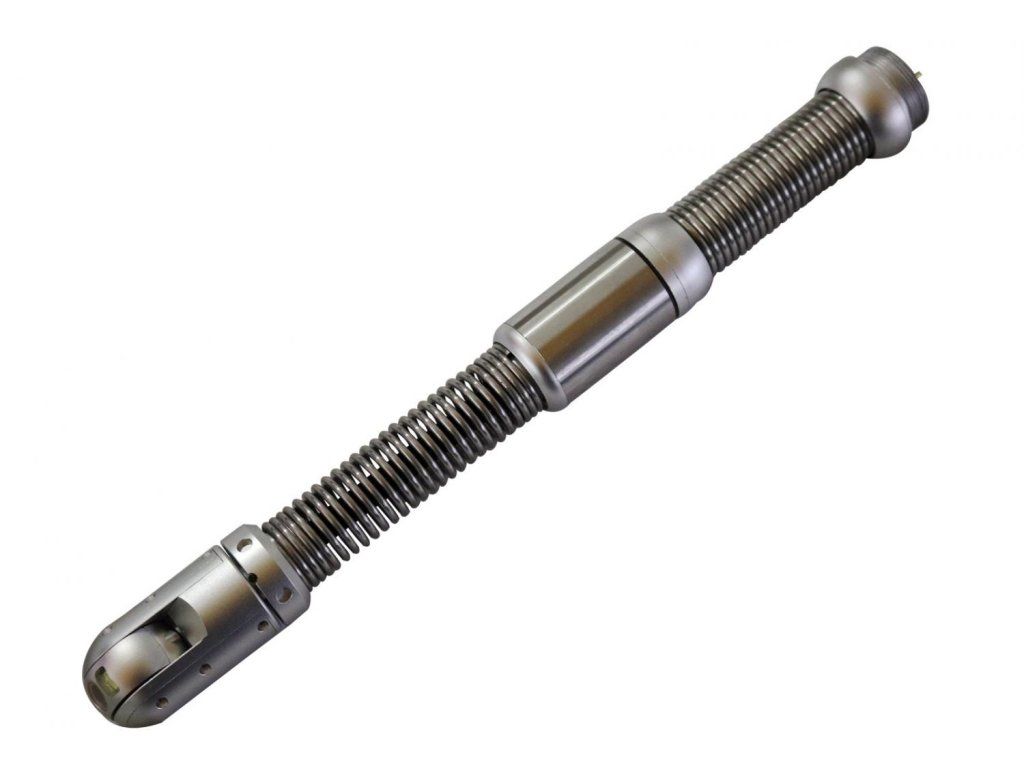

Kamerová hlava je vybavená kvalitnou zafírovou šošovkou a poskytuje obraz s rozlíšením 800 × 600 px.

Pomocou joysticku možno kamerovú hlavu jednoducho natáčať v rozsahu 360° horizontálne a 180° vertikálne, čo výrazne uľahčuje kontrolu stien potrubia a detailné preskúmanie problematického miesta.

Telo kamery je vyrobené z hliníkovej zliatiny. Kamerová hlava je vybavená dvoma výkonnými bielymi LED diódami, ktorých intenzitu možno plynulo regulovať pomocou ovládacieho panela.

Veľkou výhodou je priemer kamerovej hlavy iba 28 mm, čo umožňuje použitie aj v priestoroch, kde sú väčšie otočné kamerové systémy nepoužiteľné.

Digitálny merač vzdialenosti

Praktickou funkciou systému je digitálne meranie odvinutej vzdialenosti.

Nie je tak potrebné sledovať metrové značky na kábli ako pri starších systémoch. Aktuálna odvinutá vzdialenosť sa zobrazuje priamo na displeji a následne aj v obraze uloženého záznamu.

Upozornenie: Meranie vzdialenosti má orientačný charakter a môže vykazovať miernu odchýlku.

Viac ako 200 minút prevádzky na batériu

Súčasťou systému je vysokokapacitná nabíjateľná Li-ion batéria 6600 mAh / 12 V, ktorá poskytuje energiu na viac ako 200 minút prevádzky.

V prípade potreby možno zariadenie pripojiť aj k stálemu napájaniu a používať ho nepretržite.

Technické parametre
